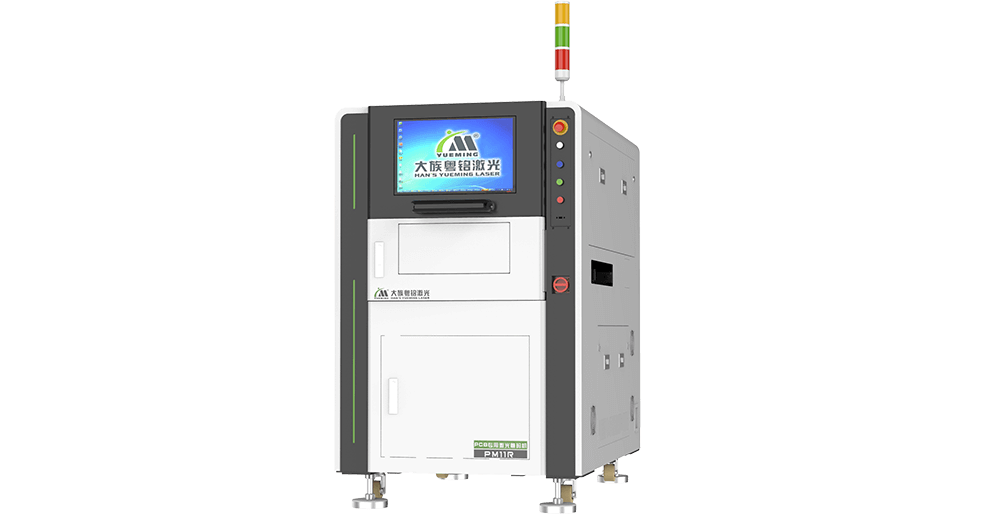

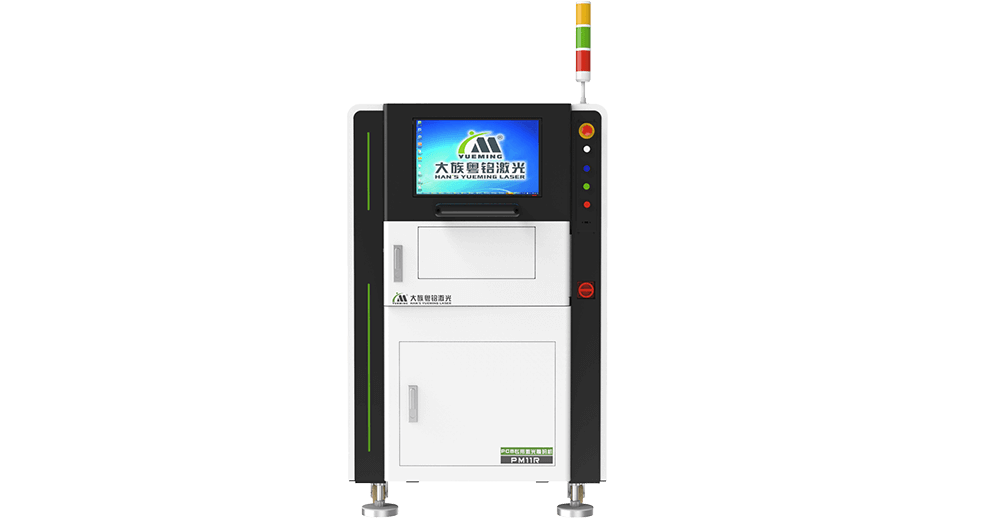

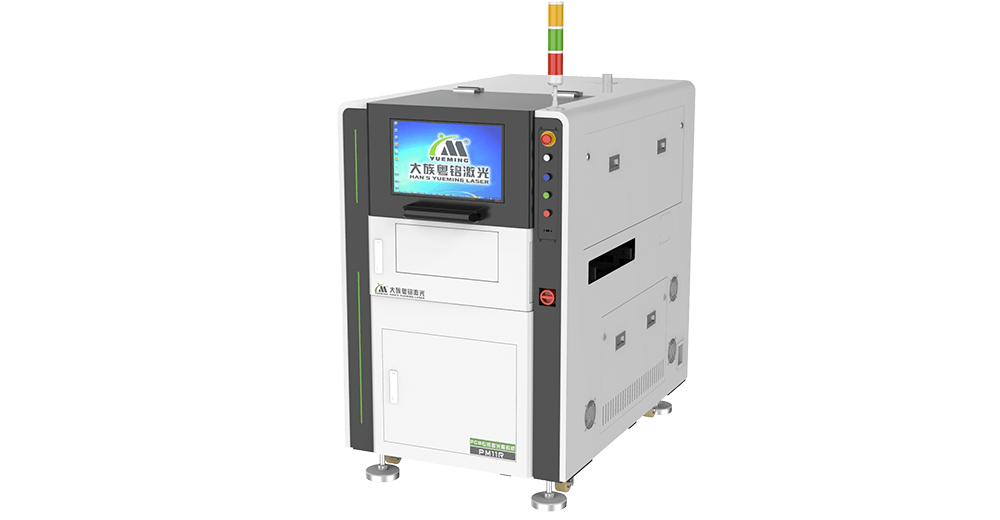

PCB專用激光噴碼機系列
PCB厚度(mm)
0.5~5mm
大族粵銘激光PCB專用激光噴碼機系列，內置翻板機構，實現雙面打標，選用高精密滾珠花鍵，確保翻板機構對基板無應力；設備操作簡單易學，配備SOP操作指引及基板智能拼圖功能；高精度視覺定位配類同軸視覺系統，自動掃碼上傳；主要用于PCB激光打標、電路板激光打標、FPC、芯片打標等等。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
高性能進口CO2 /紫外激光器，標刻質量好，加工速度快，產能高；
-
02
數字式高速掃描振鏡，體積小，速度快，可抵抗較強的電磁干擾及地面振動，穩定性高；
-
03
全封閉式設計機柜及高精密龍門銑加工機床，安全系數、安裝基準精度及穩定性高；
-
04
內置翻板機構，實現雙面打標，選用高精密滾珠花鍵，確保翻板機構對基板無應力；
-
05
傳動結構采用高精密直線導軌、絲桿組成運動結構，運行穩定、精度高、使用壽命長；
-
06
驅動電機采用進口閉環伺服控制系統，搭載專業運動控制系統，重復定位精度達±0.02mm以內；
-
07
設備操作簡單易學，配備SOP操作指引及基板智能拼圖功能，可在3-4分鐘內實現新材料建檔；
-
08
高精度視覺定位配類同軸視覺系統，自動掃碼上傳，減少運動動作，確保基板高質、高效加工；
-
09
大幅面CCD視覺拼板技術，所見即所得，使圖形編輯更簡單、直觀；
-
010
設備工業4.0智能化設計，可根據需求進行在線和離線式MES系統對接，還可嵌入SMT流水線；
-
011
具備豐富跳號設置、中斷工單、插入工單、繼續上一工單等豐富功能，滿足各類生產需求；
-
012
具備智能防呆、多Mark點定位及自動報告警示功能，以防錯加工、誤加工，重復雕刻。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | PM11-B | PM11R-B | PM12-B |
|---|---|---|---|
| PCB尺寸(W) | 65×50~480×510 | 65×50~400×450 | 65×50~300×300 |
| PCB厚度(mm) | 0.5-5 | 0.5-5 | 0.5-5 |
| 外形尺寸(mm) | 1000×1600×1600 | 1000×1600×1600 | 1000×1600×1600 |
| 重復定位精度(mm) | ±0.02mm | ±0.02mm | ±0.02mm |
| 雕碼尺寸(mm) | 2-20mm | 2-20mm | 2-20mm |
| 整機重量(kg) | 1000 | 1000 | 1200 |
| 工作環境 | 溫度：10-35℃ 濕度：無凝水，無灰塵或灰塵較少 | 溫度：10-35℃ 濕度：無凝水，無灰塵或灰塵較少 | 溫度：10-35℃ 濕度：無凝水，無灰塵或灰塵較少 |
| 電源 | AC220V 50/60Hz | AC220V 50/60Hz | AC220V 50/60Hz |
| 總功率(Kw) | 4 | 4 | ≤7.5 |
| PCBA通過高度 | UP：25mm DOWN：25mm | UP：25mm DOWN：25mm | UP：25mm DOWN：25mm |
| 工作方式 | 在線式/離線式 | 在線式/離線式 | 在線式/離線式 |
工藝應用
用于切割碳鋼、硅鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、鍍鋁鋅板、銅等 多種金屬管材或者板材快速激光切割
